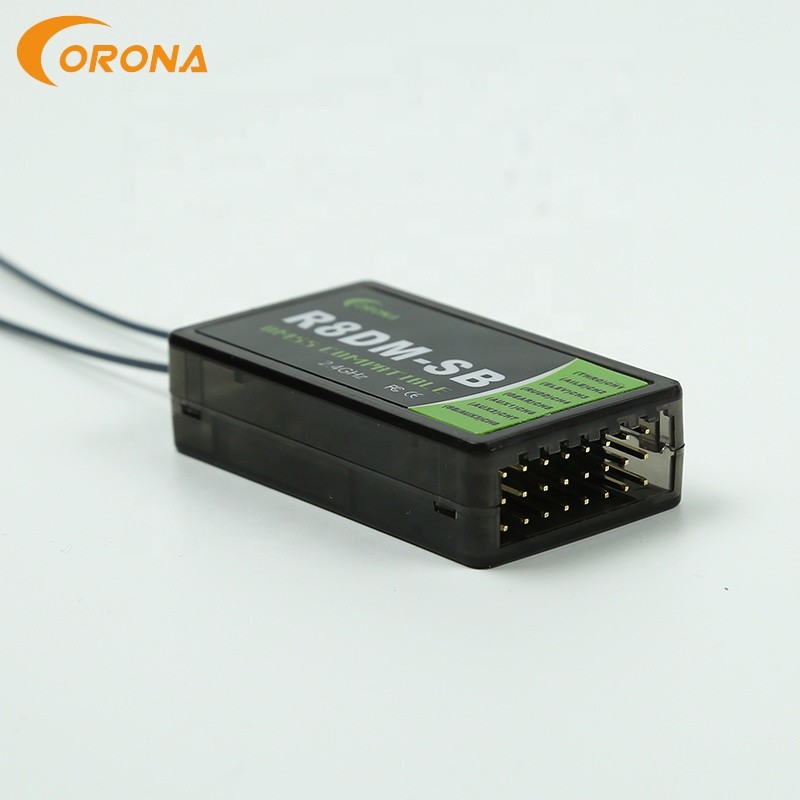

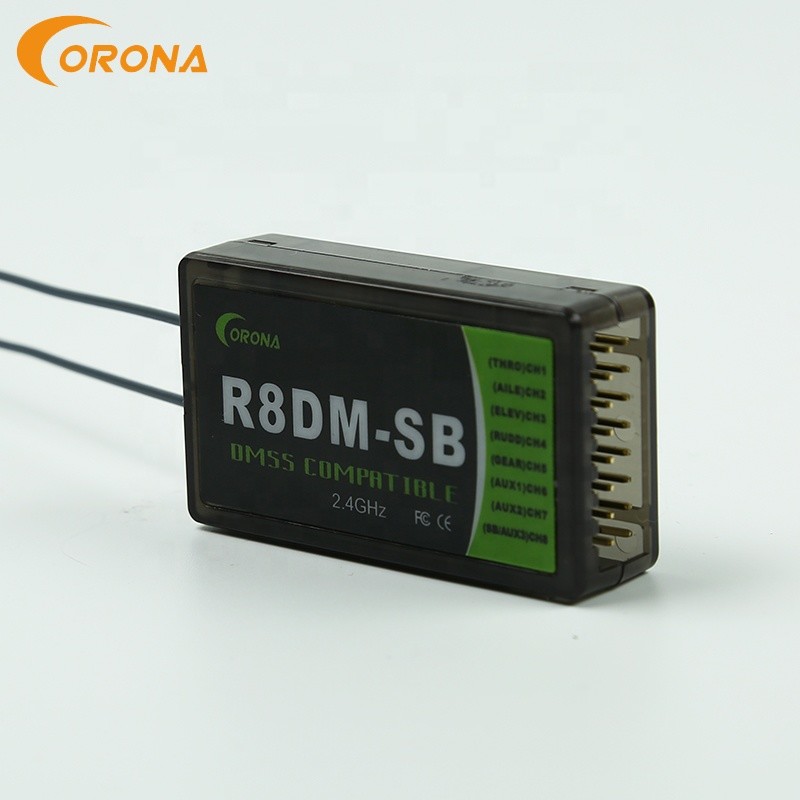

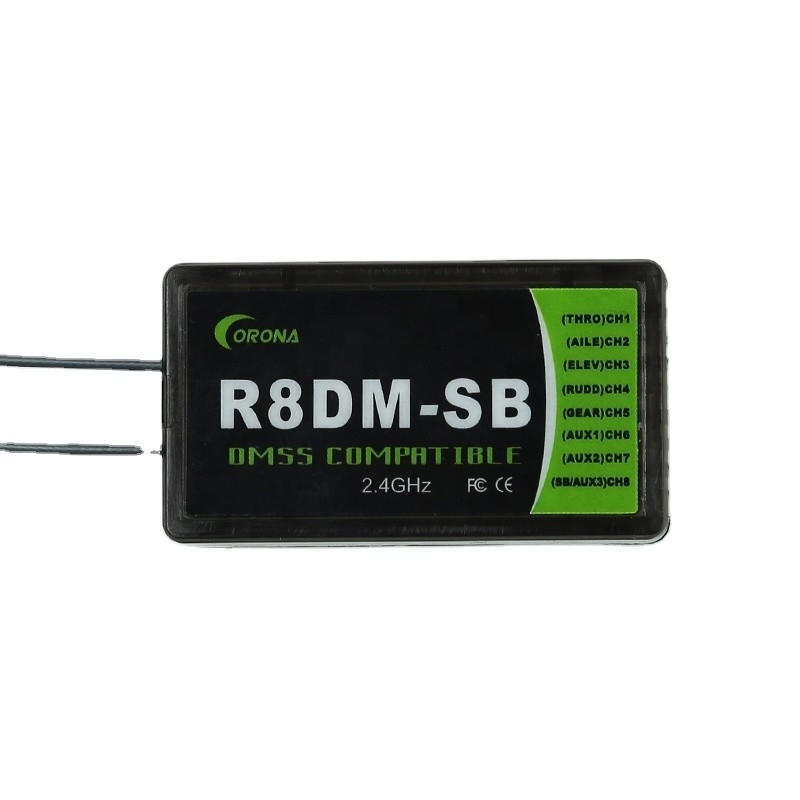

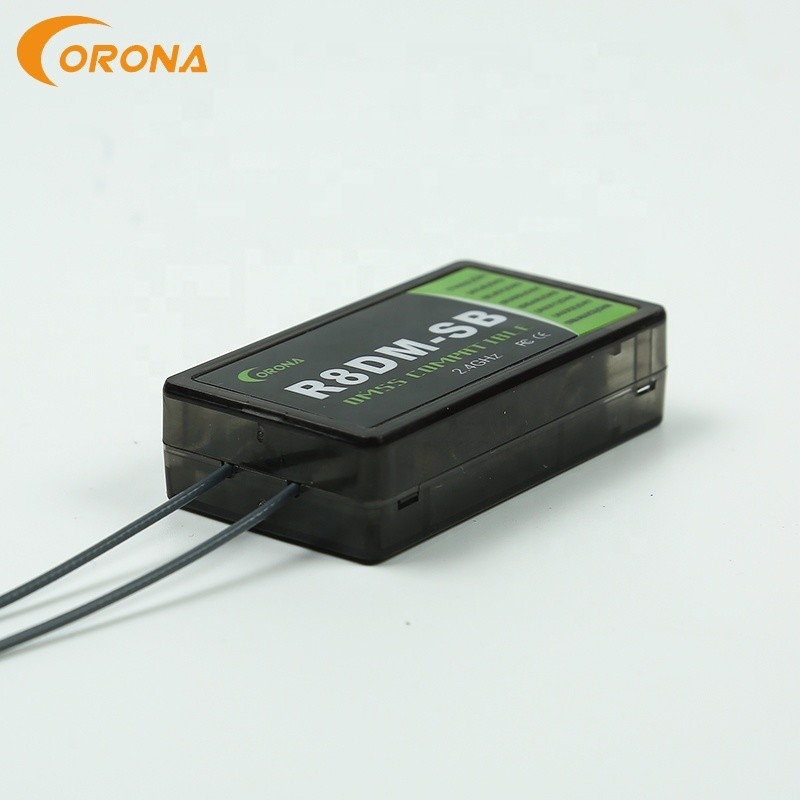

Receptor de Dmss do júnior do módulo para o controlo a distância da venda 2.4g para a corona R8DM-SB de XG6 XG7 XG8 XG11 XG14

Receptor de controle remoto do JÚNIOR DMSS da corona R8DM-SB 2.4g para XG6, XG7, XG8, XG11 e XG14


Descrição do produto:








Embalagem & entrega
Vendendo unidades: Único artigo
Único tamanho do pacote: 10X14.2X3 cm
Único peso de efetivação: 0,032 quilogramas
Característica:

• Sem o uso do apoio da saída de S.bus que expande os canais servo, R8DM tem 8 canais de PWM, R6DM tem 6 canais de PWM e R4DM tem 4 canais de PWM.
• Com o uso do apoio da saída de S.BUS que expande o sinal servo dos canais, das saídas S.BUS de R8DM no 8o sinal do canal, das saídas S.BUS de R6DM no 6o sinal no 4o canal, o sinal do canal e de R4DM de saídas do padrão PWM da saída dos canais do resto ainda.
• latência 13mS sob o ligamento com o JR-XG7, e latência 14mS sob o ligamento com outros transmissores.

Especificações:

• Escala da tensão: 3.6~8.5V
• Atual de funcionamento: 35mA~60mA
• Temperatura da operação: -10~70 degC
• Latência: 13mS ou 14mS
• Sensibilidade: sobre -100dBm para R8DM, -98dBm para R6DM e -96dBm para R4DM
• Peso: 11g para R8DM, 8g para R6DM e 7g para R4DM

Embalagem do produto:
Receptor x1,
x1 curto-circuiter,
ferramenta x1 da chave de fenda
Procedimento do ligamento:

1. Gire sobre o transmissor do JÚNIOR DMSS, mantenha-o dentro de 0.5M~1.0m do receptor. Nenhuma operação extra no transmissor não é permitida quando o transmissor gerencie sobre.
2. Introduza um curto-circuiter. As mudanças do lugar da inserção como transmissores diferentes. Conecte um curto-circuiter como a mostra da imagem abaixo:

Introdução curto-circuiter ao ligar como imagens acima.
Pontas: As mudanças do lugar da inserção como transmissores diferentes.


3. Conecte a bateria ao receptor ao comprimir o botão do receptor. O diodo emissor de luz vermelho está ligada e o diodo emissor de luz verde é fora quando o receptor está procurando sinais, e então, girar para o diodo emissor de luz verde e o diodo emissor de luz vermelho está, que indica que o ligamento é bem sucedido.

Ajuste à prova de falhas:
Grupo de R8DM, de R6DM ou de R4DM à prova de falhas no transmissor de DMSS apenas como a operação dos receptores do JÚNIOR DMSS. Nós recomendamo-lo altamente característica à prova de falhas do grupo antes que você voe seus modelos. Um ajuste à prova de falhas útil interromperia o regulador de pressão do modelo depois que o receptor perde o sinal, de modo que não voasse afastado incontroladamente.
Descrição do interruptor da função do modo de modo de saída de SBUS e não de saída do sbus:
Se seu receptor é ligado com seu transmissor, por favor sem energia seu transmissor. Quando a luz do diodo emissor de luz do seu receptor é vermelha, abaixe o botão e para guardá-lo para mais de 6 segundos e não mais de 10 segundos, libere o botão para ver o flash conduzido verde. Após isso, abaixando o botão outra vez agora, o receptor recebe de volta à luz vermelha, que apresenta interruptores de um modo da saída completa com sucesso.
Quando verde conduziu os flashes lentos indica não interruptores de modo da saída de SBUS ao modo de saída de SBUS, e quando os flashes conduzidos verdes indicarem rapidamente interruptores de modo da saída de SBUS não ao modo de saída de SBUS.
Sob o modo de saída de SBUS, você pode obter a saída de S.BUS no último canal servo e outros canais funcionam não são mudados.
NOTA: se você quer restaurar o receptor ao modo normal, você pode reencadernar o receptor a seu transmissor ou fazer o interruptor do modo outra vez.
Sob o estado de trabalho, o estado do diodo emissor de luz indicou como abaixo:
